Adicionar fotogrametria 3D submarina a sua campanha submarina não precisa ser complicado. ROV3D combina visão computacional de ponta em uma solução de DVR simples de usar, dando a você a flexibilidade de entregar serviços de fotogrametria 3D utilizando uma variedade de opções de cameras convencionais.

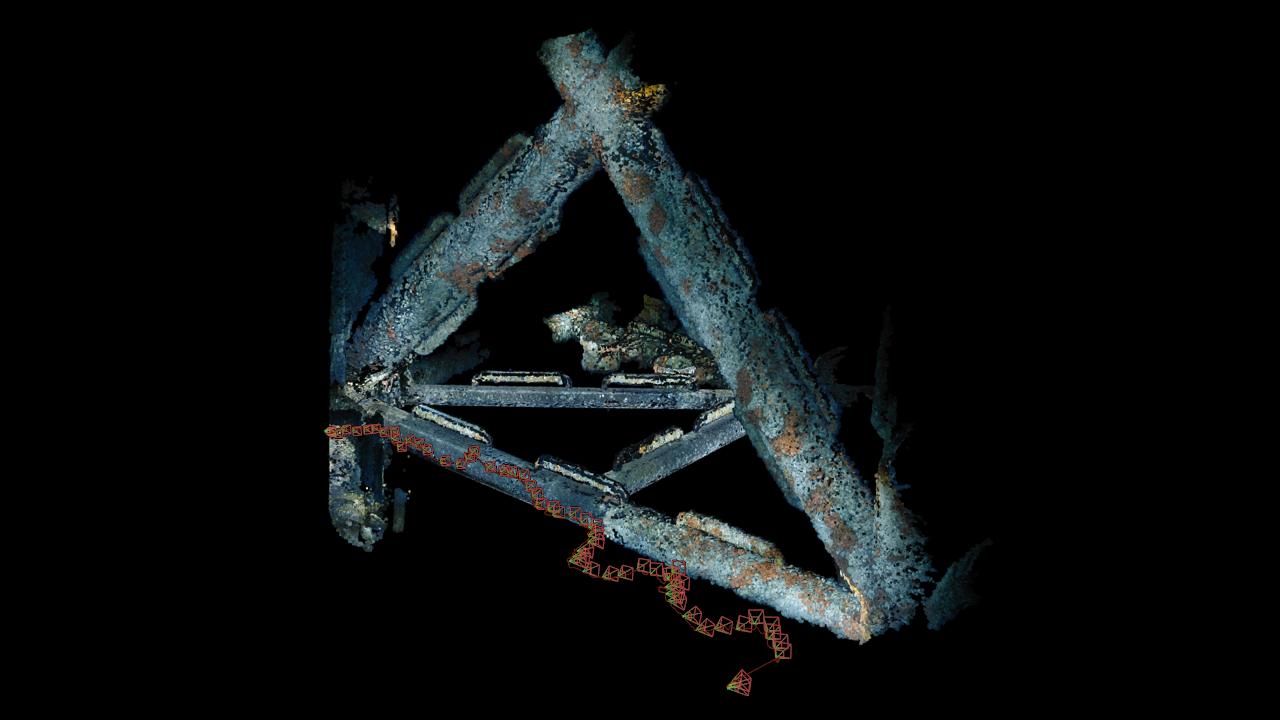

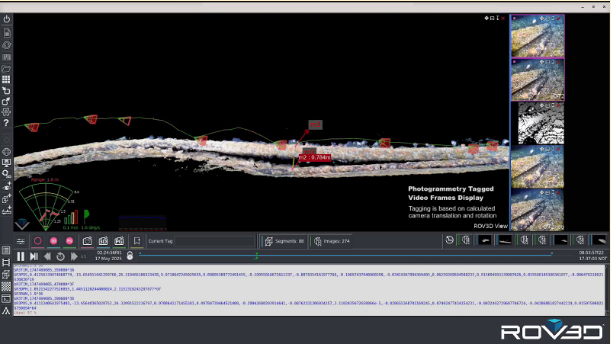

O ROV3D é uma solução exclusiva de software para fotogrametria submarina 3D baseada em vídeo. O Live 3D View do ROV3D Recon apresenta um modelo 3D totalmente interativo da estrutura submarina. O modelo 3D ao vivo é atualizado continuamente à medida que as câmeras passam pela estrutura submarina, permitindo que o operador do ROV3D monitore a cobertura da varredura, ajuste o caminho do ROV para preencher as lacunas de dados e realize medições em tempo real.
Câmera Flexível
O ROV3D simplifica a integração da fotogrametria 3D submarina em operações submarinas convencionais e facilita a coleta de dados 3D com a maioria das câmeras submarinas SD e HD. O 3D subaquático não exige investimento em câmeras submarinas especializadas. Na verdade, há uma boa chance de que seu equipamento de câmera existente já seja compatível com o ROV3D. O sistema de inspeção 3D subaquática ao vivo do ROV3D permite que você combine a ferramenta certa para o trabalho, investindo no equipamento certo se e quando precisar.
Solução Completa de Fotogrametria Submarina 3D

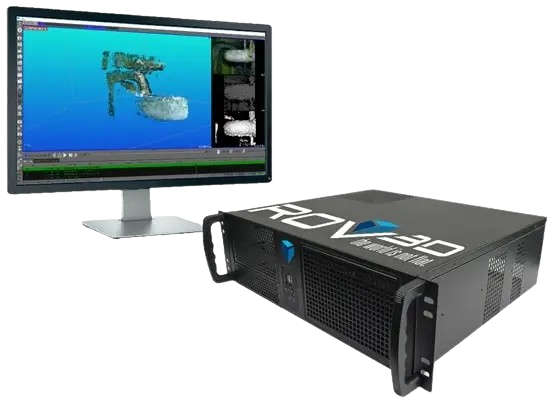

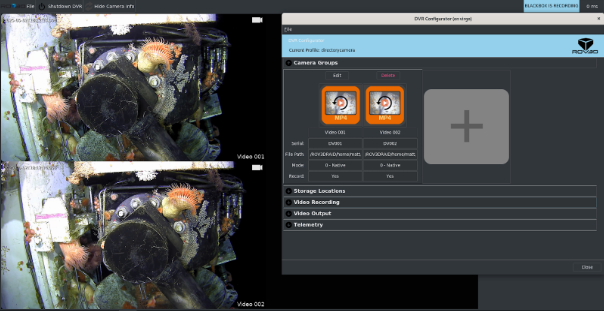

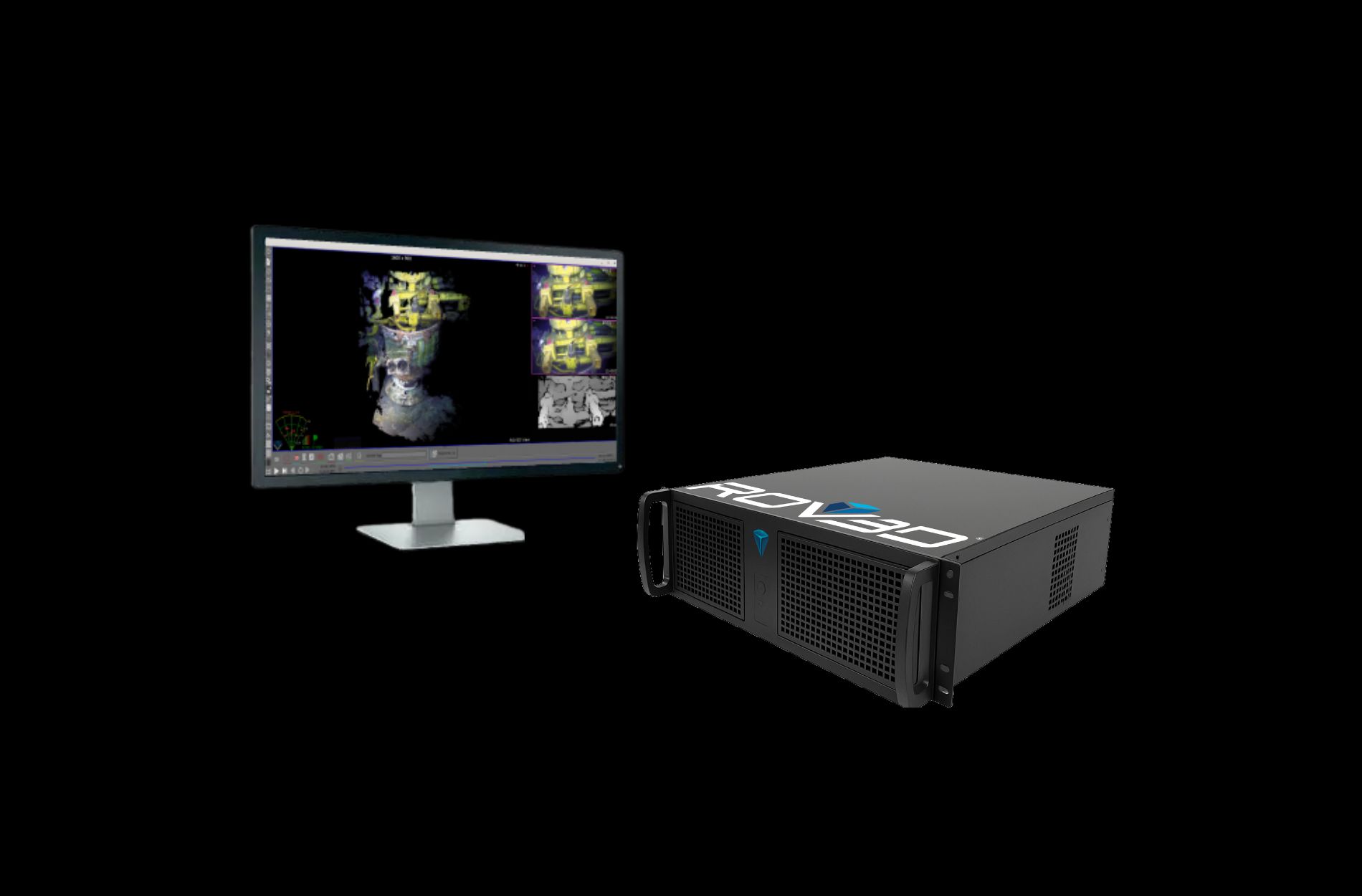

A solução de DVR ROV3D está disponível para aluguel e licenciamento. Trata-se de um computador de superfície equipado com os recursos de DVR necessários para serviços de inspeção submarina de ROV, além de recursos de visão computacional que oferecem inspeção 3D subaquática e fotogrametria submarina usando câmeras submarinas prontas para uso. O ROV3D foi projetado para ser flexível — não apenas em termos das câmeras que suporta — mas também na facilidade de adicioná-lo ao seu portfólio de serviços. O ROV3D é mais fácil de usar e tem melhor custo-benefício. Se você está pensando em adicionar a inspeção 3D subaquática a um trabalho pontual ou deseja adotar o ROV3D a longo prazo, em uma temporada de oportunidades, temos opções flexíveis de licenciamento e aluguel disponíveis.
Sem sensores especiais
Monte duas câmeras prontas para uso lado a lado em qualquer classe de ROV.
Sem técnicos offshore
O pessoal existente conclui o treinamento on-line em duas horas.
Sem interrupções no fluxo de trabalho
Colete dados em distâncias e velocidades de inspeção do GVI.
Sem espera por resultados
Avalie resultados ao vivo instantaneamente para garantir cobertura e faça medições para obter consciência situacional.
Fotogrametria Inteligente
O ROV3D torna a fotogrametria tradicional mais rápida e fácil com captura de dados guiada por computador.
Vamos crescer juntos
Você é uma empresa de inspeção submarina interessada em adicionar fotogrametria 3D aos seus serviços? A inspeção 3D submarina ao vivo não se limita a sistemas de câmeras de nicho. A ROV3D torna a fotogrametria 3D submarina acessível a empresas de todos os portes, trabalhando com uma ampla gama de câmeras e focando em uma solução que prioriza o software. A ROV3D pode transformar seu equipamento de câmera existente em um sistema de inspeção 3D submarina, gerando novas oportunidades de receita para você e melhores insights para seus clientes.
I'm from a Subsea Inspection company that wants to grow.

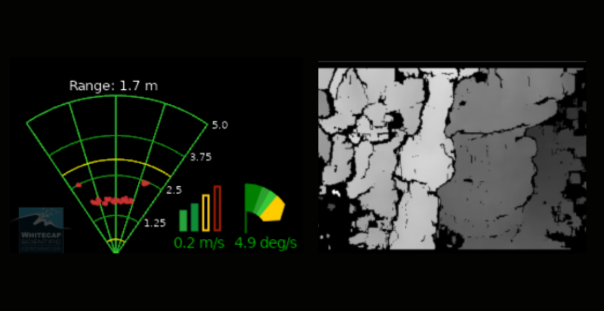

SOBREPOSIÇÃO DE ASSISTÊNCIA AO PILOTO
Ajudando pilotos de ROV a coletar resultados subaquáticos de qualidade, informando-os com métricas de distância, movimento e velocidade em tempo real. Os indicadores de distância ao alvo em tempo real do ROV3D garantem a cobertura de dados e os detalhes necessários. Não espere até voltar para terra firme para descobrir que perdeu um resultado importante porque estava muito longe ou a visibilidade era muito ruim. O ROV3D guia sua inspeção ao vivo. O desfoque de movimento pode ter um grande efeito na qualidade final do seu modelo de fotogrametria. Com as métricas de movimento baseadas em vídeo ao vivo do ROV3D, você saberá imediatamente que não está se movendo ou girando muito rápido. Seu visor intuitivo, semelhante ao de um sonar, fornece o feedback em tempo real necessário para coletar imagens profissionais e confiáveis da cena subaquática. Todos sabem como o vídeo portátil pode ser desfocado. Essas pequenas oscilações causam pequenas rotações na câmera, que realmente desfocam objetos distantes. É por isso que o ROV3D também fornece feedback *rotacional* ao vivo, para garantir que a qualidade da sua inspeção permaneça alta, guiando sua inspeção suavemente em cantos e estruturas subaquáticas complexas.
Distância relativa à estrutura
Fornece alcance para estrutura em metros, uma interface semelhante a um sonar que ilustra o alcance de cima para baixo para a estrutura e uma zona amarela “Goldilocks” que pode ser ajustada com base na distância de afastamento desejada para o escopo do trabalho.
Velocidade relativa à estrutura
A velocidade do ROV durante a coleta de dados do ROV3D tem sido historicamente mais lenta do que o necessário. O indicador de velocidade relativa ajuda os pilotos a estabelecer e manter uma velocidade de aquisição ideal de 0,2-0,3 m/s.
Rotação da câmera relativa à estrutura
O ROV3D é compatível com a mesa de inclinação e panorâmica. Ao manipular a mesa de inclinação da câmera, o indicador de rotação relativa ajuda os pilotos a evitar exceder o limite de movimento rotacional do ROV3D.
Ferramenta certa, trabalho certo
Nossa experiência é a sua experiência. Nossa equipe de especialistas em engenharia submarina 3D está sempre à disposição para fornecer insights e suporte, além de um amplo portfólio de trabalhos concluídos em todo o mundo.
Percepção do ânodo 3D em curto prazo
Anode
Dados de extensão de vida melhores
Jacket
Prolongando a vida útil do cabo para energia eólica offshore
Array Cable
Reinspeção virtual economiza tempo da embarcação
Flowline
Como o 3D “a mão” se traduz em fazer mais.
Spool
Descomissionamento da estrutura da Jaqueta
Jacket
Percepção do ânodo 3D em curto prazo
Anode
DESAFIO
A falta de informações sobre o tipo de ânodos instalados causou persistente ambiguidade no rastreamento da depleção de ânodos. Estabelecer uma medida precisa do volume atual dos ânodos estabeleceria a linha de base necessária. Diante de uma pequena reviravolta antes de uma próxima inspeção da plataforma em questão, buscou-se um meio não invasivo e de implantação rápida para coletar dados 3D.
SOLUÇÃO
Felizmente, o sucesso recente do provedor de serviços com o ROV3D deu a eles a confiança de que ele poderia fornecer as medições 3D desejadas, ao mesmo tempo em que se ajustava ao curto prazo e ao mínimo de interrupção necessária para o cronograma de inspeção estabelecido e a distribuição do sensor.
RESULTADO
A integração do ROV3D foi rápida e tranquila. Graças à facilidade de uso do ROV3D, a tripulação pôde se familiarizar com o sistema ROV3D usando vídeos de treinamento pré-gravados e coletar dados 3D com sucesso e confiança. Durante o processo de coleta, o feedback ao vivo garantiu à equipe de ROV que os dados necessários estavam sendo capturados. A tarefa foi concluída dentro do cronograma de inspeção baseado na plataforma existente. O esgotamento do anodo agora pode ser rastreado de forma confiável a partir deste ponto.
Dados de extensão de vida melhores
Jacket
DESAFIO
A hora da decisão do Life Extension não é hora para subjetividade. A incerteza no carregamento de crescimento marinho em estruturas mais antigas inibe estimativas precisas de carregamento estrutural. No entanto, as atividades de coleta de dados não críticos geralmente são repetidamente adiadas até que se tornem críticas no tempo. O cliente buscou uma alternativa econômica e amigável ao cronograma para coletar informações sobre a estrutura de sua jaqueta envelhecida para se manter à frente de seus requisitos de planejamento.
SOLUÇÃO
A capacidade fácil de usar do ROV3D permitiu que ele fosse integrado a uma inspeção GVI existente. A espessura do crescimento marinho foi calculada usando a medição do diâmetro externo da varredura 3D de cada segmento de membro, incluindo o crescimento marinho, e o diâmetro externo do projeto do membro, em determinadas profundidades de água.
RESULTADO
ROV3D tornou possível coletar medições objetivas dentro de uma inspeção existente. Essas medidas objetivas podem ser usadas para informar os modelos de carregamento estrutural para estimar como a variação de crescimento marinho de baixo, médio e alto afeta os modelos de risco, em vez de depender de um único parâmetro de carregamento do modelo com base na avaliação visual subjetiva.
Prolongando a vida útil do cabo para energia eólica offshore
Array Cable
DESAFIO
Compreender os fatores que contribuem para a deterioração do cabo da matriz é de vital importância para os operadores de parques eólicos offshore. O movimento do cabo da matriz e as cargas dinâmicas que o acompanham e a fadiga cíclica podem contribuir para falhas prematuras, altos custos de reparo e produção interrompida. O cliente queria estabelecer linhas de base do modelo 3D para futura detecção de alterações.
SOLUÇÃO
O proprietário do ativo e o provedor de serviços do ROV usaram o ROV3D em uma campanha anterior e, devido ao seu sucesso, o ROV3D era a solução preferida. O desempenho do ROV3D nas condições desafiadoras de visibilidade em águas rasas o tornou uma boa ferramenta para coletar linhas de base do modelo 3D sem expandir significativamente o cronograma de inspeção.
RESULTADO
Em intervalos curtos programados durante quatro dias operacionais, 16 CPSes e 23 ânodos foram digitalizados. Os modelos 3D resultantes capacitam o proprietário do ativo a monitorar mudanças nas principais características do cabo, como catenária do cabo, toque no fundo do mar e pontos de soterramento, e condições como danos no sistema de proteção do cabo e acúmulo de crescimento marinho, ao longo do tempo.
Reinspeção virtual economiza tempo da embarcação
Flowline
DESAFIO
O cliente identificou uma curvatura questionável da linha de fluxo em um vídeo fly-over. Estava fora das especificações? Eles não queriam enviar um navio de volta para descobrir.
Felizmente, eles tinham o ROV3D Recon montado na época…
SOLUÇÃO
Eles nos enviam um e-mail: “Gostaríamos de saber se você capturou dados do resto do nosso campo”. Porque sim, sim, nós fizemos….
Como o ROV3D fica sempre montado no ROV, ele esteve lá para coletar dados durante a campanha.
Portanto, cruzamos o registro de mergulho do ROV3D com seus eventos exportados do Nexus e voamos novamente virtualmente o vídeo coletado passivamente.
RESULTADO
O ROV3D Recon permitiu que o cliente evitasse a reimplantação da embarcação e forneceu modelos dos 17 segmentos de linha de fluxo necessários. Nenhum momento adicional do tempo do navio foi utilizado.
ROV3D - Software Avançado. Kit Simples. Reduzindo o risco submarino da reconstrução 3D por padrão.
Como o 3D “a mão” se traduz em fazer mais.
Spool
DESAFIO
Um cliente estava em processo de transferência de propriedade de ativos para outra parte interessada. O processo de due diligence identificou um ativo que estava localizado nas proximidades durante uma inspeção não relacionada.
Felizmente, eles tinham o ROV3D Recon montado na época…
SOLUÇÃO
O cliente concluiu suas tarefas agendadas e, após um breve trânsito do ROV, executou rapidamente a reconstrução 3D ao vivo de dois carretéis suspensos. Após a campanha, desejou-se um resultado mais otimizado e o vídeo foi reprocessado.
RESULTADO
Como o kit ROV3D foi montado no ROV, o cliente conseguiu agregar valor rapidamente durante uma campanha existente. Modelos dos dois ativos foram entregues e utilizados para apoiar o processo de due diligence.
Descomissionamento da estrutura da Jaqueta
Jacket
DESAFIO
Os desenhos originais da estrutura da jaqueta não refletiam seu histórico de acessórios externos acumulados e complicações associadas. Isto apresentou desafios ao projeto de engenharia no descomissionamento de um ativo com décadas de existência. A escala da estrutura tornou a fotogrametria tradicional impraticável, em termos de tempo de navio e custo.
SOLUÇÃO
O ROV3D foi selecionado devido à sua eficiência na coleta de dados no local e à indicação de cobertura ao vivo para o piloto, garantindo lacunas mínimas na cobertura durante a varredura de uma estrutura tão grande, sem a necessidade de um técnico para acompanhar o sistema ROV3D.
RESULTADO
O ROV3D provou ser econômico e informativo. O cliente ficou satisfeito com os resultados finais que contribuíram substancialmente para o planejamento de engenharia de descomissionamento. As reconstruções 3D do ROV3D foram alinhadas com o modelo CAD estrutural existente e ofereceram uma compreensão intuitiva e abrangente das áreas alvo.
Vídeo para 3D em cinco etapas simples
O ROV3D facilita a adição de fotogrametria 3D submarina, medições 3D e perspectivas às suas operações de inspeção visual subaquática.
01
Monte duas câmeras SD ou HD lado a lado em seu ROV
02

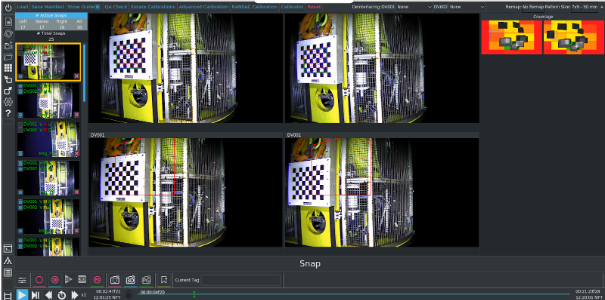

Conclua uma calibração de câmera de 30 minutos no primeiro e no último mergulho da sua campanha
03
Clique no botão ROV3D Record para gerar um modelo 3D quando você vir uma estrutura de interesse, uma descoberta ou uma anomalia
04

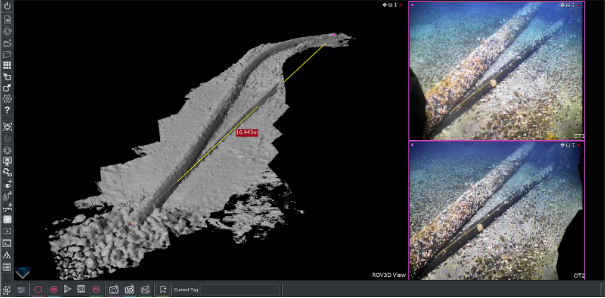

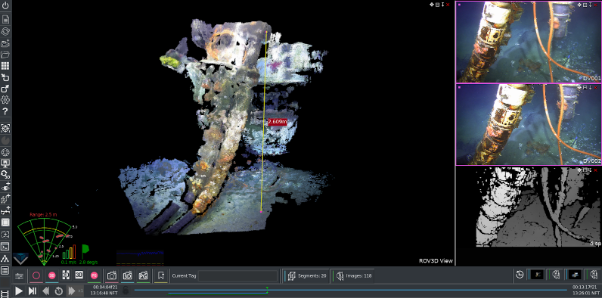

Monitore a cobertura, faça medições e registre observações em modelos ROV3D em tempo real
05
Revisar e exportar entregas do cliente
Nossos clientes
A ROV3D fornece insights 3D para empresas globais de petróleo e gás desde 2016.
Sobre nós
ROV3D
Na ROV3D, estamos criando um mundo onde a fotogrametria 3D está sempre disponível para apoiar decisões submarinas. Fomos a primeira empresa a oferecer inspeção 3D submarina baseada em vídeo ao vivo e temos nos concentrado em eliminar a complexidade operacional e comercial que impede os profissionais da área de obterem informações sobre fotogrametria 3D sempre que precisam. A ROV3D se dedica a fornecer as respostas que você precisa sobre seus ativos submarinos. Ela combina software avançado, hardware existente e serviço profissional para simplificar o processo de coleta, análise e comunicação de informações objetivas sobre ativos submarinos. A ROV3D facilita a obtenção das respostas necessárias, ampliando seus fluxos de trabalho e capacitando sua equipe a concluir o processo de aquisição de dados de forma independente. Utilizando câmeras de vídeo convencionais, a ROV3D gera modelos 3D totalmente texturizados de estruturas submarinas em tempo real.
